蒸压加气块设备以硅质材料(砂、粉煤灰及含硅尾矿等)和钙质材料(石灰、水泥)为主要原料，掺加发气剂(铝粉)，主要看原材料硅含量，一般对原材料要求较高。其适用于各类民用建筑、公用建筑和工业厂房的内、外墙，以及房屋建筑，是替代烧结粘土砖，水泥砖，灰砂砖的产品，是国家大力发展、应用的新型墙体材料。

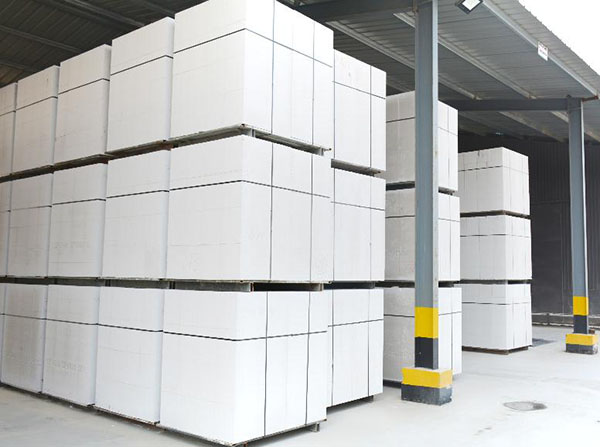

1 轻质性
蒸养加气块的容重一般为400kg/m3~700kg /m3, 相当于空心黏土砖的1/3、实心黏土砖的1/5、混凝土的1/4, 也低于一般轻集料混凝土的容重。因而, 采用蒸养加气块作墙体材料可以大大减轻建筑物的自重, 节约建筑材料和工程费用。
2 保温性
蒸养加气块内部含有大量气泡和微孔, 因而有良好的保温性能。容重400kg/m3~700kg/m3的加气混凝土导热系数通常为0.09W/(m·K)~0.17W/(m·K) , 保温能力是黏土砖的3~4倍、普通混凝土的4~8倍, 见表2。
3 抗压性
06级蒸养加气块抗压强度为3.5MPa, 07级为5.0MPa。蒸压加气块整体强度大,每个砌块一般相当于10块黏土砖, 因此其砌体的强度利用率高, 强度利用系数为.7~0.8,而黏土砖的强度利用系数只有0.2~0.3。
4 耐火性
蒸养加气砌块导热系数低, 热迁移慢, 能有效抵抗火灾, 并保护结构不受火灾影响。其耐火温度高达700℃, 为1级耐火材料, 属无机不燃物,高温下不会产生有害气体, 是消防免检产品。
5 吸声性
蒸养加气块具有球状密闭多孔结构, 因而有一定的吸声性能, 吸声系数为0.2~0.3, 吸声性能优于普通的混凝土, 适用于对吸声有特殊要求的建筑墙体。加气混凝土墙的隔声量, 100mm厚为45dB, 180mm厚为53dB, 240mm厚为58dB。
6 耐久性
150mm×150mm×150mm的试件在大气中暴露一年后抗压强度提高25, 10年后强度仍然保持稳定, 大部分加气混凝土在自然碳化后强度略有提高, 这说明具有良好的耐久性能。
7 抗渗水性
蒸养加气块具有密闭独立球状结构, 因而吸水导湿缓慢。经试验, 采用淋浴喷头分别向240mm厚的黏土砖墙和加气混凝土墙喷淋, 黏土砖墙12h后全部浸透, 而加气混凝土墙喷淋72h后渗水深度80mm~100mm。因此, 加气混凝土制品适用于多雨地区的外墙。
8 易加工性
蒸养加气混凝土砌块不仅可以在工厂内

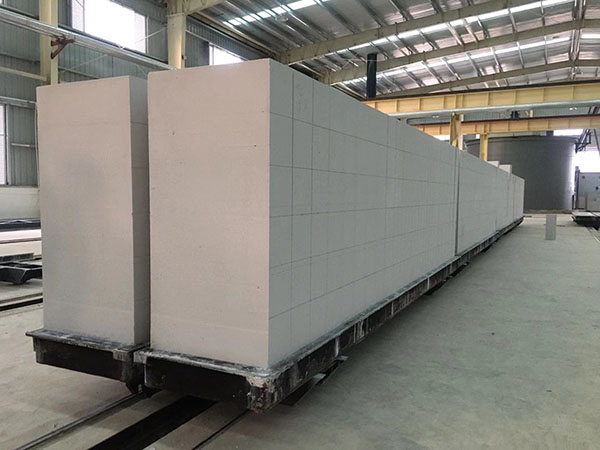

强度高优势多的新型建材加气块越来越受到市场的欢迎，越来越多的投资者开始投资加气块的生产。在生产过程中，蒸压釜蒸压养护是提高加气块制品强度的一个重要步骤。
据蒸压釜生产厂家介绍，在加气块蒸压釜养护阶段，养护时间的长短也是有讲究的，养护时间的影响主要分为对硬化坯体强度的影响和对制品比强度的影响。
对硬化坯体强度的影响： 前期静停养护硬化的试块拆模后再放入一定温度的养护箱中养护，进行不同养护时间对制品性能影响的试验研究。当浇注温度为55℃，养护温度为70℃时，养护到规定时间后送入高压釜进行蒸养，此时养护时间分别为0、2、4、8、12、24、36和48h。，随着早期养护时间的增加，坯体抗压强度也逐渐增大。从0h增加到4h时，抗压强度由0.075MPa提高到o.105MPa，增长缓慢。从4h增加到8h时，强度由0.105MPa提高到0.205MPa，增长加快。随后强度增长开始变得缓慢，从8h到48h，强度仅从0.205MPa提高到0.275MPa，仅提高0.07MPa。
对制品强度的影响：随着养护时间的增加，制品的比强度增大;当养护时间为8h时，制品比强度达到最高值(绝干抗压约达6MPa);超过8h后，制品比强度开始下降。这说明早期养护时间为8h时，对制品比强度的发展有利。
蒸压釜对蒸压釜的各零部件受压、受力、载荷分布、应力分布等采用了有限元分析计算，使该系列产品安全性、可靠性进一步达到了保证。
客服1
