我国的墙体材料革新与建筑节能工作已经开展十几年了 ，取 得了很大的成就 ，特别是近几年 ，更是有了突破性进展 。 随着国 家 “禁实”工作力度的不断加大 ，许多实心黏土砖厂被迫关停或 转产 ， 以采用高新技术和设备制造的蒸压砂加气混凝土砌块为主 要替代产品的新型墙体保温节能材料得到了迅速的发展 ，给传统 的施工应用带来了根本性的变革 。基于此 ， 笔者通过近几年砂加 气混凝土砌块在几个典型工程项目的实际应用 ， 并参考相关一些 资料 ，来分析蒸压砂加气混凝土砌块自保温节能材料的性能特点 、 经济比较分析 、施工质量控制和注意事项 ，供同行们交流参考 。
二 、产品介绍及技术特性
砂加气混凝土砌块自保温系统是将砂加气混凝土砌块用于钢 筋混凝土框架结构外墙填充墙或用于混合结构外墙而成为自保温 外墙 ，也可用于框架结构内部填充墙 。 具有质量轻 、保温隔热性 能好 、 隔声佳 、 防火优良 、表面坚固 、抗冲击性能好 、施工便捷 和便于各种内外饰面处理等优点 。
1 、基本构造 。砂加气混凝土砌块自保温系统的基本构造为钢 筋混凝土框架和砂加气混凝土砌块 。 自保温系统外侧为防水加气 混凝土界面剂 ，粉刷层 (局部增添耐碱玻纤网格布)和饰面层; 自保温系统内侧为批嵌层(局部增添耐碱玻纤网格布)和饰面层 。

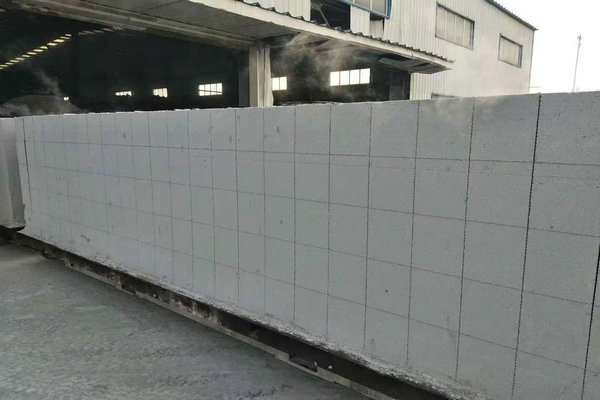

2 、规格及性能 。砂加气混凝土砌块是以水泥 、石灰 、石英砂 、 石膏加铝粉发泡 ，经蒸压养护而成的细密多孔状砌块 ，通用缩写 ： ALC 。其规格为 ：长 600mm×高(200 、250 、300)mm×宽(100 、 150 、200 、250)mm 等 。按体积密度不同 ，砂加气混凝土砌块主 要有 B05 、B06 两种级别 ，其抗压强度平均值分别不小于 2.5Mpa 和 3.5Mpa ，导热系数分别不大于 0.13W/mK 和 0.16W/mK 。
3 、主要技术特性 ：
(1 )重 量 轻 。 砂 加 气 混 凝 土 砌 块 的 容 重 一 般 为 400 ～ 600kg/m3 ，相当于粘土砖的 1/3 ，普通砖的 1/5 ，普通混凝土的 1/4 ， 也低于一般轻骨料混凝土 。(2)保温隔热性能好 。砂加气混凝土 砌块的导热系数仅为 0.15W/mK ，只有黏土砖的 1/5 、普通混凝土 的 1/10 ， 因而有良好的保温隔热性能 。(3)吸音隔声性能好 。砂 加气混凝土砌块由于具有球状密闭多孔结构 ， 因而具有一定的吸 音和隔声性能 ，吸音系数为 0.23～0.3 ， 隔声量为 58dB 。完全可 以满足各类墙体的隔声要求 。(4)防火性能好 。砂加气混凝土砌 块的原材料和产品绝不燃烧 。 实验证明 ，轻质砂加气混凝土砌块 是理想的防火材料 ， 100mm 厚墙体的防火能力可达 4 小时以上 ， 被广泛用作防火墙 。(5)强度能满足要求 。 砂加气混凝土砌块 (B06)抗压强度平均值虽然只有 4.6MPa ，但由于加气混凝土块体 尺寸较大 ，制品匀质性较好 ，其砌体利用系数为 0.7～0.8 ，而黏 土砖在砌体中的利用系数仅为 0.3 左右 。因此 ，从这个意义上讲 ， 砂加气混凝土砌块(B06)的砌体强度高于黏土砖(MU7.5)的强 度 。(6)无放射性 。砂加气混凝土砌块的原材料为天然石英砂 ， 在生产 、运输和使用过程中不产生任何污染 ，是一种优良的绿色 建材产品 ，百分之百无放射性 。(7)施工便捷 。砂加气混凝土砌 块外形尺寸精确 ，误差在±2.0mm 以内 ，保证了墙面的平整 。产 品易于加工更易于管线埋设和住宅的二次装修 。 轻质砂加气混凝 土砌块的干燥收缩值仅为小于 0.3mm/m ，较小的收缩值确保了墙 体不会开裂 。(8)抗渗性好 。砂加气混凝土砌块内部小孔均为独 立的封闭孔 ，直径约为 1-2mm ，能有效地阻止水分扩散 。 当采用 普通外粉刷时 ，墙体的抗渗性比粘土砖墙体高 85% ，特别适合台 风暴雨较多的地区作为墙体材料 。
三 、施工质量控制及注意事项
由于砂加砌块采用薄层灰缝砌筑施工工艺 ，干法施工 ，操作 要求较高 ，故应从以下几方面做好质量控制工作 。根据笔者近几 年使用砂加气混凝土砌块的经验 ，认为应注意以下方面的施工质 量控制 ：
4.1 砌筑前的准备工作。(1)砌体砌筑进行之前 ，施工单位应 根据施工图在结构板面弹出墙的中线 、边线和门洞位置 。在砌块 墙面与混凝土墙柱面相接处 ， 宜将砌块墙面较混凝土墙面凸出 10mm ，以利今后装修施工 。(3)砌块运至现场后应存放于室内或 不受雨雪影响的干燥场所 ，搬运时应注意保护其完整 ，避免砌块 棱角被碰落 。(4)砌块施工前应准备好相应配套的砌筑机械设备 ， 如砌块切割机 、 电动搅拌机 、锯齿磨板等 。(5)进入施工现场的 砌块应办理报验手续 ，除应有产品合格证 、产品性能检测报告外 ， 还应经施工单位自检和监理工程师验收 ，按规定进行取样 ，经复 试合格后方可使用 。(6)厨房 、卫生间等有防水要求的房间 ，应 在墙体位置设置高度约 200mm 的混凝土翻边 ，翻边宽度应比墙体两侧各凹进 10mm 。(7)当墙长度大于墙高的两倍时 ，应在墙体 中间设置构造柱 ，构造柱宽度比墙体两侧各凹进 10mm ，构造柱 在墙体施工前先行施工 ，构造柱与墙体间连接方式同砌块与混凝 土墙柱的连接方式 。(8)正式砌筑前应先做样板间 ，完善施工工 艺做法 ，做好技术交底和技术培训 。样板间经验收合格后方可安 排大面积施工 。
4.2 砌体质量控制要点 (1)砌块砌筑采用专用砌块粘结剂 ， 粘结剂应使用电动工具搅拌均匀 ，随砌随拌 ，拌和量应控制在 4h 内用完 。(2)墙体砌筑时不得用水浇湿砌块 ，也不得使用潮湿的 砌块 ，砌块含水率宜小于等于 15% 。(3)砌筑时 ，应以皮数杆为 标志 ，拉好水准线 ，从每道墙的两端开始 。(4)砌筑第一皮砌块 前应湿润地面 ， 并在地面上 (厨房 、 卫生间为翻边上)铺 20～ 30mmM7.5 水泥砂浆 ，在水泥砂浆上砌第一皮砌块 ，砌筑时应在 砌块底面水平灰缝和侧面垂直灰缝满涂粘接剂后进行砌筑 ， 并进 行调节 ，确保第一皮砌块水平 。(5)第二皮砌块砌筑必须等第一 皮砌块水平灰缝砌筑砂浆凝固后方可进行 。(6)每皮砌块砌筑前 ， 应用毛刷将砌块表面(铺浆面)清理干净后再铺满水平 、垂直灰 缝处的粘结剂以增加粘结力 。(7)砌块水平灰缝应用刮刀均匀施 铺粘结剂于下皮砌块表面 ，砌块的垂直灰缝先铺粘结剂于砌块侧 面再上墙砌筑 。灰缝应饱满 ， 并及时将挤出的粘结剂清除干净 ， 灰缝厚度应控制为 2～3mm(8)砌体与钢筋混凝土柱(墙)相接 处应设置 L 型钢制专用连结件或拉结钢筋进行拉结 ，设置间距应 为两皮砌块的高度 。(9)砌块砌筑时 ，应用水平尺与橡皮锤校正 水平 、垂直位置 ， 并做到上下皮砌块错缝搭接 ，其搭接长度一般 不小于被搭接砌块长度的 1/3 ，且不得小于 100mm 。(10)墙体转 角和纵横墙交接处应同时砌筑 。 临时间断处应砌成斜槎 ，斜槎水 平投影长度不应小于高度的 2/3 。接槎时 ，应先清理槎口 ，再铺粘 结剂接砌 。(11)砌筑用砌块应选用无掉角或掉角较小的砌块 ，对 破损较大的砌块应进行调换或切割后使用 。 砌上墙的砌块不要任 意移动或受撞击 。若需校正 ，应重新铺粘结剂进行砌筑 。(12)砌 块墙面与钢筋混凝土梁板底面间应预留 10- 15mm 空隙 ， 空隙用 M5 水泥砂浆或 PU 发泡剂填充 ， 中间嵌 PE 棒 ，或者采用砌块楔 形砌法刚性填充 。 空隙填充应在墙体砌筑完成 14d 后进行 。(13) 墙体过梁采用钢筋混凝土过梁或配套砂加气配筋过梁 ，采用钢筋 混凝土过梁时 ，过梁宽度应比砌块墙两侧墙面凹进 10mm 。(14) 门框位置应在门洞两侧的墙体中 ，按照上 、 中 、 下位置每边砌入 带防腐木砖的 C20 混凝土块或素混凝土块 。(15)墙体修补及空 洞堵塞宜用专用修补材料修补 ;也可用砌块碎屑以水泥 、石灰膏 进行修补 ，配合比为水泥 ：石灰膏 ：砌块碎屑=1 ： 1 ：3.
五 、结束语
目前 ，在新型墙体材料办公室的直接指导和支持下 ，大面积 地推广应用新型墙体材料伊通砌块 ，取得了良好的社会效益和经 济效益 。 伊通砌块作为一种质量好 、技术成熟的新型墙体材料 ， 只要项目业主 、施工 、监理等建设责任主体严格按照设计文件和 相关技术规程认真执行和精心施工 ，完全可以达到 “投资 、质量 、 进度”的三控目标
六 、看法和建议
1 、从施工技术角度来看 ，我国砂加气混凝土砌块自保温节能 材料要想得到发展 ，就必须根据墙体功能与保温功能合一 、 既保 温又隔热这两大特性 ，合理地选择建筑类型和体系 ，在满足地方 工程建设应用标准的前提下 ，将其用于最恰当的位置和部位 。 同 时要随时关注市场动向 ，以不断开发有竞争力的新技术为切入点 ， 使砂加气混凝土砌块自保温节能材料直接达到三步建筑节能要 求 。2 、全国范围的能源供给矛盾日益突出 ，节约能源已经成为重 大课题 。 根据有关的测算 ，建筑物各部分对热能的散失消耗 ，外 墙部分占 24%左右 。 为了减少墙体散热损失 ，我们必须采用保温 性能良好的建筑材料 。 在这方面 ，砂加气混凝土砌块自保温节能 材料突显其保温隔热的优良性能和将发挥重要的作用 ，而且受到 世界各国建筑业的普遍重视 ，特别是我国实行墙体材料改革与节 约能源的可持续发展国策后 ，砂加气混凝土砌块自保温节能材料 由于具有集新型墙体材料和保温材料于一体的独特优点而备受人 们的青睐 。所以 ，我们应该大力推广和发展的这一新型的建筑节 能材料 。
客服1
