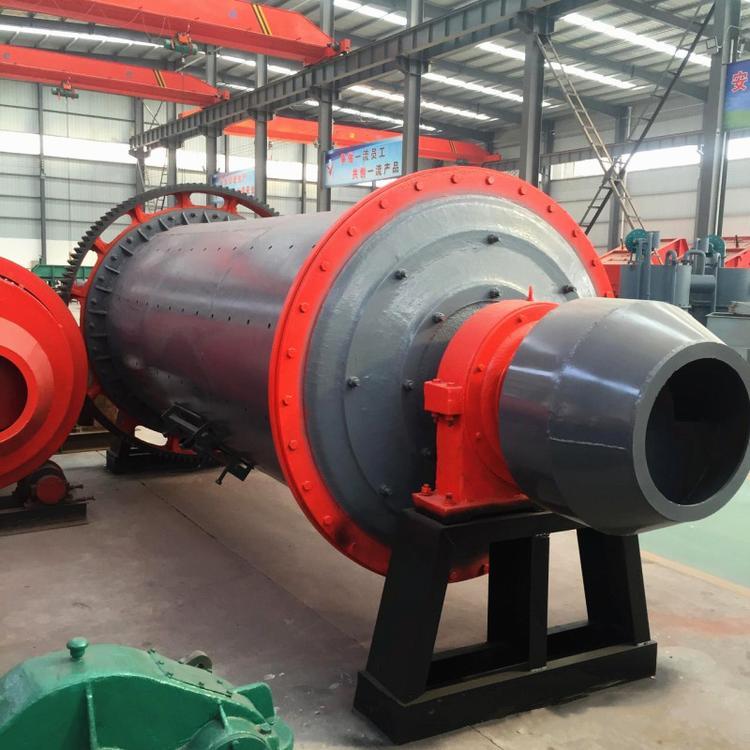

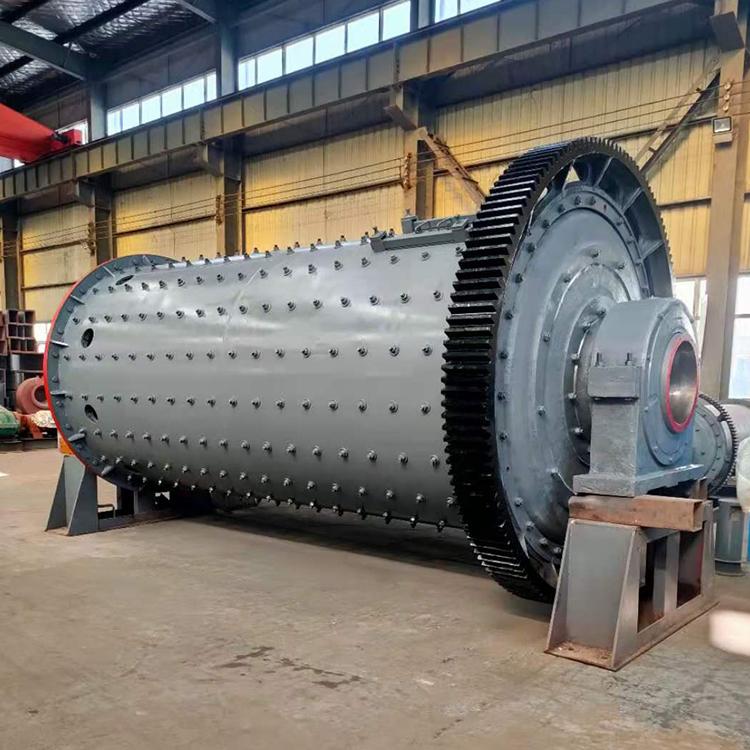

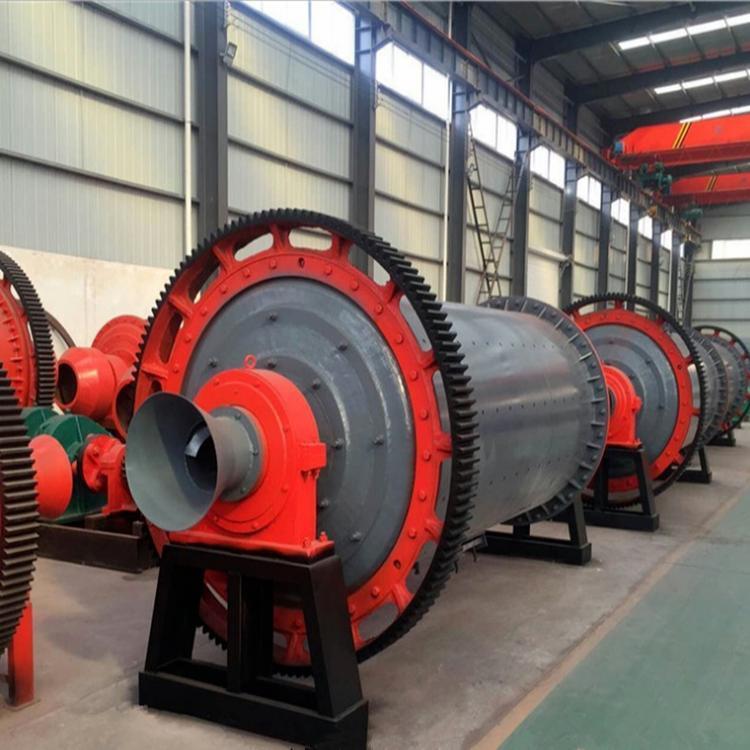

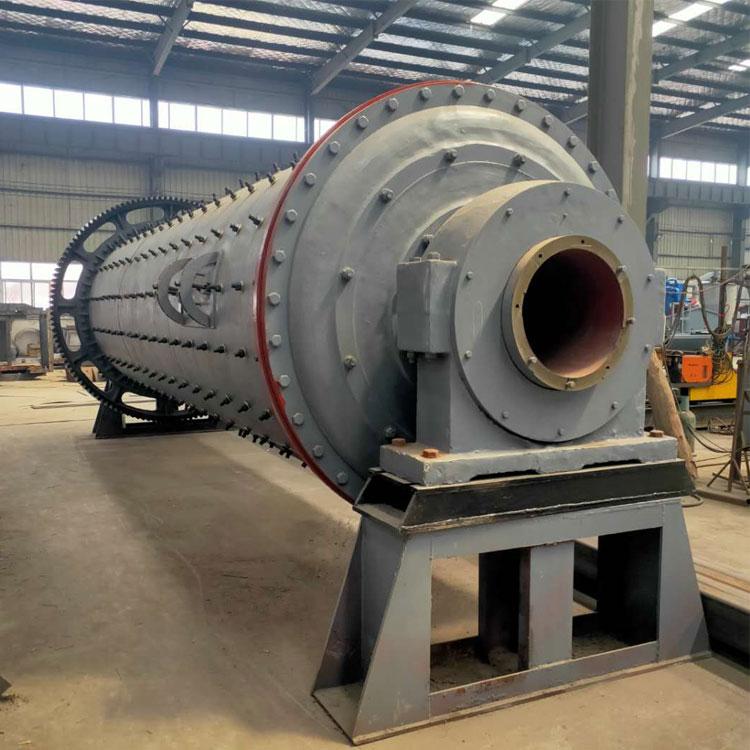

物料球磨机

  球磨机是物料被破碎之后,再进行粉碎的关键设备。这种类型磨矿机是在其筒体内装入一定数量的钢球作为研磨介质。

  球磨机广泛应用于水泥,硅酸盐制品,新型建筑材料、耐火材料、化肥、黑与有色金属选矿以及玻璃陶瓷等生产行业,对各种矿石和其它可磨性物料进行干式或湿式粉磨。球磨机适用于粉磨各种矿石及其它物料,被广泛用于选矿,建材及化工等行业,可分为干式和湿式两种磨矿方式。根据排矿方式不同,可分格子型和溢流型两种。

  简介

  球磨机是物料被破碎之后,再进行粉碎的关键设备。

  球磨机是工业生产中广泛使用的高细磨机械之一,其种类有很多,如管式球磨机,棒式球磨机,水泥球磨机,超细层压磨机,手球磨机,卧式球磨机,球磨机轴瓦,节能球磨机,溢流型球磨机,陶瓷球磨机,格子球磨机

  球磨机适用于粉磨各种矿石及其它物料,被广泛用于选矿,建材及化工等行业,可分为干式和湿式两种磨矿方式。根据排矿方式不同,可分格子型和溢流型两种。根据筒体形状可分为短筒球磨机、长筒球磨机、管磨机和圆锥型磨机四种。

  工作原理

  球磨机是由水平的筒体,进出料空心轴及磨头等部分组成,筒体为长的圆筒,筒内装有研磨体,筒体为钢板制造,有钢制衬板与筒体固定,研磨体一般为钢制圆球,并按不同直径和一定比例装入筒中,研磨体也可用钢段。根据研磨物料的粒度加以选择,物料由球磨机进料端空心轴装入筒体内,当球磨机筒体转动时候,研磨体由于惯性和离心力作用,摩擦力的作用,使它附在筒体衬板上被筒体带走,当被带到一定的高度时候,由于其本身的重力作用而被抛落,下落的研磨体像抛射体一样将筒体内的物料给击碎。

  物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装各种规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。

  筒体在回转的过程中,研磨体也有滑落现象,在滑落过程中给物料以研磨作用,为了有效的利用研磨作用,对物料粒度较大的一般二十目磨细时候,把磨体筒体用隔仓板分隔为二段,即成为双仓,物料进入第一仓时候被钢球击碎,物料进入第二仓时候,钢段对物料进行研磨,磨细合格的物料从出料端空心轴排出,对进料颗粒小的物料进行磨细时候,如砂二号矿渣,粗粉煤灰,磨机筒体可不设隔板,成为一个单仓筒磨,研磨体也可以用钢段。

  原料通过空心轴颈给入空心圆筒进行磨碎,圆筒内装有各种直径的磨矿介质(钢球、钢棒或砾石等)。当圆筒绕水平轴线以一定的转速回转时,装在筒内的介质和原料在离心力和摩擦力的作用下,随着筒体达到一定的高度,当自身的重力大于离心力时,便脱离筒体内壁抛射下落或滚下,由于冲击力而击碎矿石。同时在磨机转动过程中,磨矿介质相互间的滑动运动对原料也产生研磨作用。磨碎后的物料通过空心轴颈排出。

  机械结构

  球磨机由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。本机运转平稳,工作可靠。

  球磨机主机包括筒体,筒体内镶有用耐磨材料制成的衬,有承载筒体并维系其旋转的轴承,还要有驱动部分,如电动机,和传动齿轮,皮带轮,三角带等。

  关于叫叶片的零件,一般不是主要部件,在进料端的部件进料口内有内螺旋可称其内螺旋叶片,在出料端的部件出料口内有内螺旋也可称其内螺旋叶片。

  另外在出料端的辅助设备中如果用螺旋运输机,在该设备里会有叫螺旋叶片的零件,但是严格的说,它已经不算球磨机的零件了。

  根据物料及排矿方式,可选择干式球磨机和湿式格子型球磨机。节能球磨机,采用自动调心双列向心球面滚子轴承,运转阻力小,节能效果显著。筒体部分,在原有筒体出料端增加了一段圆锥筒体,既增加了磨机的有效容积,又使筒内介质分配更加合理。本产品广泛用于有色金属、黑色金属、非金属选矿场及化工、建材行业作物料研磨使用。

  正确操作步骤

  1、在开启设备之前,我们首先需要检查一下各机械零件之间的润滑情况,在确定所有准备工作已经完善之后,先启动球磨机的排出装置、球磨机总电源、最后启动进料装置。

  2、在物料进入箱体之内,首先需要检查一下安装在箱体内的钢板球体是否设置好了,数量是否合适。

  3、开启球磨机之后,必须先要对其进行空箱试转,在确保箱体和机械零件之间的接触面是密封的、润滑良好之后,才开始进行作业。

  4、而且,球磨机的启动,是配合其他工作岗位的人员一起作业的,操作机器的工作人员必须在看到相应的指挥信号之后,才能进行。

  5、一定要在确定物料及进料口都停止运转之后,才能关闭排料口。

  6、平时对于设备的保养工作要做到及时、合理、全面。在球磨机完全停止运行之后,需要仔细清理箱体内的研磨介质,延长机械设备的使用寿命、降低工业成本。

  选购技巧

  1、保证磨机的生产能力;所选用的磨矿设备,在保证达到所需磨矿细度的条件下,完成所规定的产量。

  2、生产能力应该比设计时高一些;设计要考虑矿石硬度和细度的变化,一般矿床深部矿石变硬或变细,应使所选用磨矿机也能适应,同时确保初期顺利投产。

  3、必须做磨矿试验;在设计中没有实际资料作依据时,必须要求作磨矿试验,特别是大型选矿厂,应从获得的基础数据进行磨矿机选择计算和比例放大。

  4、适当考虑设备大型化;设备大型化是21世纪以来设计上的趋向。因设备大型化,总的设备重量轻、占地少、生产系统少,操作人员和辅助系统少,相应的投资和生产成本低。但大型设备操作和管理水平要求高,作业率若稍有降低,就大大降低选矿厂产量。

  5、选用运转率高的设备;在同类型的设备中也有好坏新旧之分。棒磨机、自磨机有时运转率低一些,但在特定条件下还是适用的。在原则上应选用运转率高的设备,以减少检修和停车时间。

  6、了解矿物的硬度、品位等性质,尽量选节能球磨机。

  7、知道矿物研磨所要求的细度,根据自己矿物要求的细度,选择闭板的孔径与分仓位置。

  8、根据产量的要求,合适选择球磨机直径与长度

  9、选择新一代改造型球磨机,最好到与你矿种相对应的专业球磨机生产厂家购买

  10、挑选球磨机大齿,小齿的模数,以及电机,减数机的生产厂家,根据球磨机价格,要求衬板的材料以及磨身钢板的厚度。
