砌块掰板机

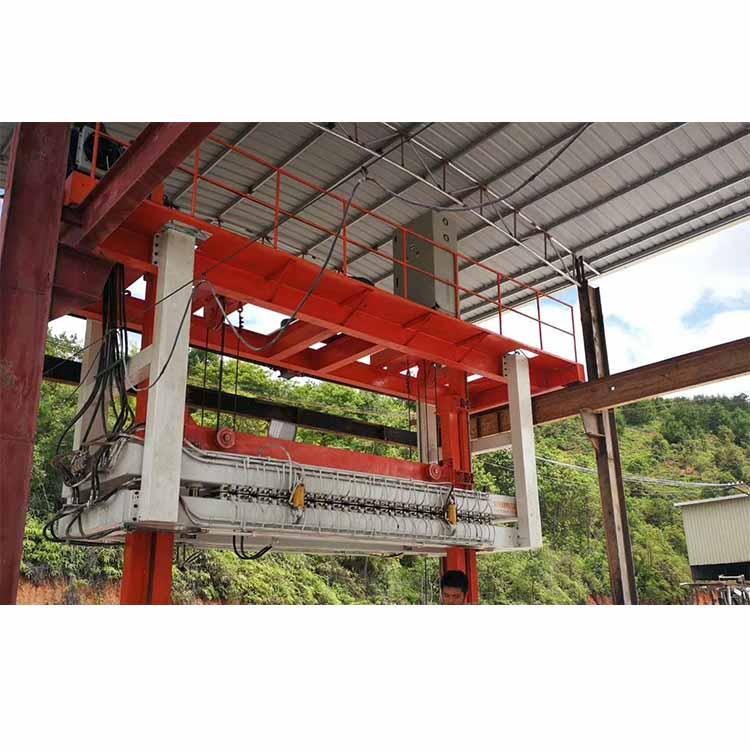

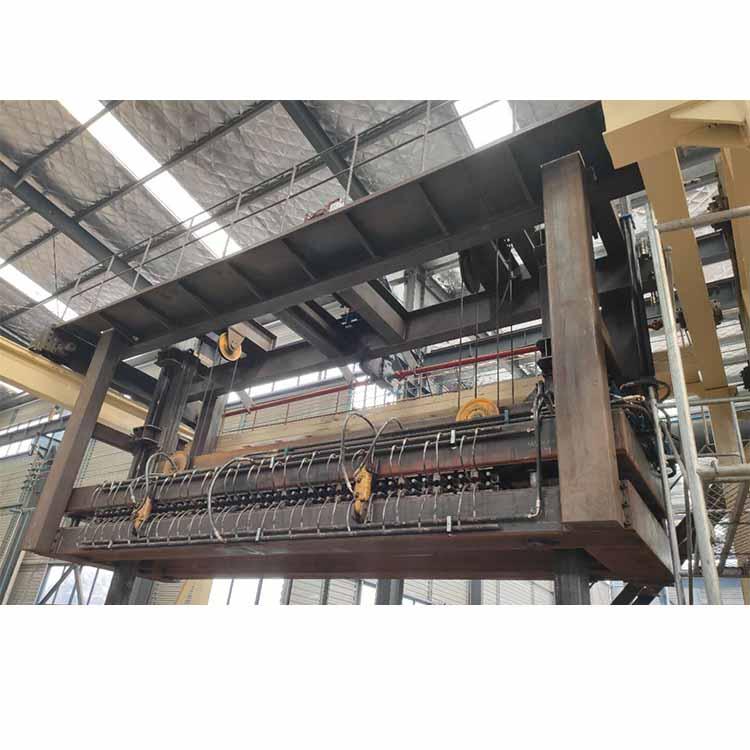

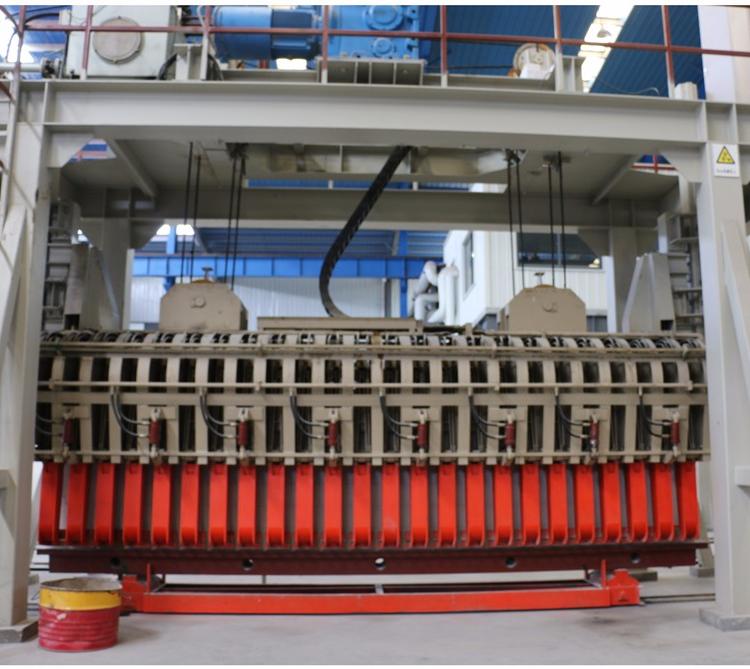

　　加气混凝土掰板机用于将立式出釜的坯体由机械完成层与层的掰离，该机械安装在加气混凝土成品输送端，其自动完成掰离程序。

　　工作原理

　　侧板有侧板滚道输送到剪叉式液压升降台上，升降台上有动力部分，侧板运行输送及定位固定，升降台上升(带有侧板、砌块)上升到掰板机上下夹头的分离线处于从底层向上第一层及第二层奇快的分离线处。双侧的上下框架的夹紧油缸伸出(在导向杆的扶持下)，上下框架的油缸、导向杆组件分别加紧固定砌块的第一层、第二层，由上下框架的定位导向柱导向，油缸作用把第一层、第二层的砌块进行了分离。之后，油缸回复到初始位置，升降台下降一个砌块的高度，相应部件到达对应的砌块分离线，重复工作，直至把砌块进行全部分离。升降台下降到原初始位置，由升降台上的动力部分把带侧板的砌块输送离开掰板机工位。之后准备下一件带侧板的砌块的分离流程。

　　掰板机具有如下优点：

　　1.机型结构精简实用，便于安装维修;

　　2.坯体翻转后直立使坯体宽度为600mm，高度为1200mm，这样切割钢丝使用更短所以不易拉断，不易漂移，切割精度高;

　　3.纵向切割装置是固定的，坯体在切割小车上行走完成纵向切割。水平式横切装置采用 链条传动能保持横切架升降传动一致，保证切割精度;

　　4.坯体直立后两侧(600mm宽)可在坯体纵向切割，同时完成铣槽，不需要配置槽口加工设备;

　　5.本机型除生产砌块外还生产板材，而且对坯体作六面切割，所以制品质量不受涂模油及模具变形影响;

　　6.设备操作简单方便，该机型切割过程(翻转、纵切、横切)分别在不用工位完成，因此各工位工作得到简化，操作保养方便。
