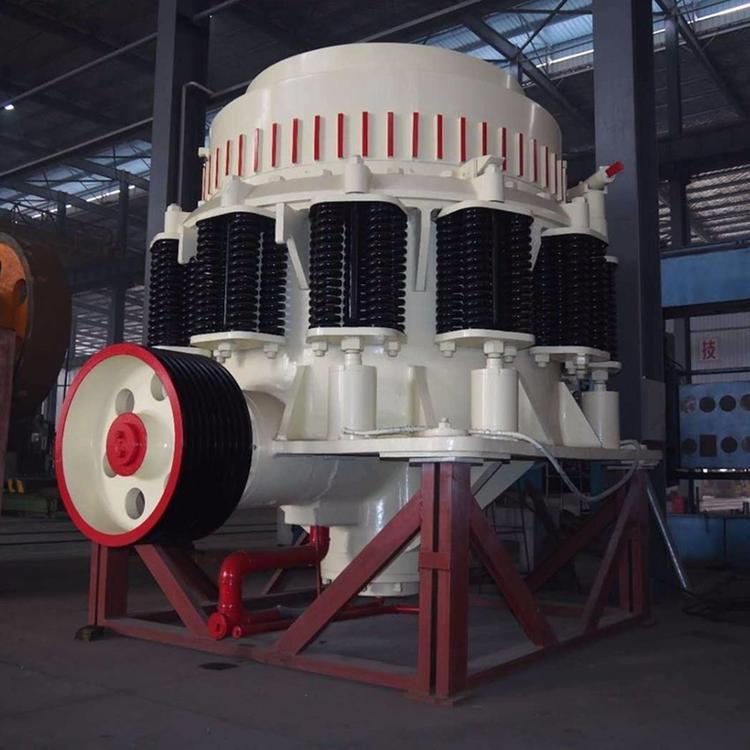

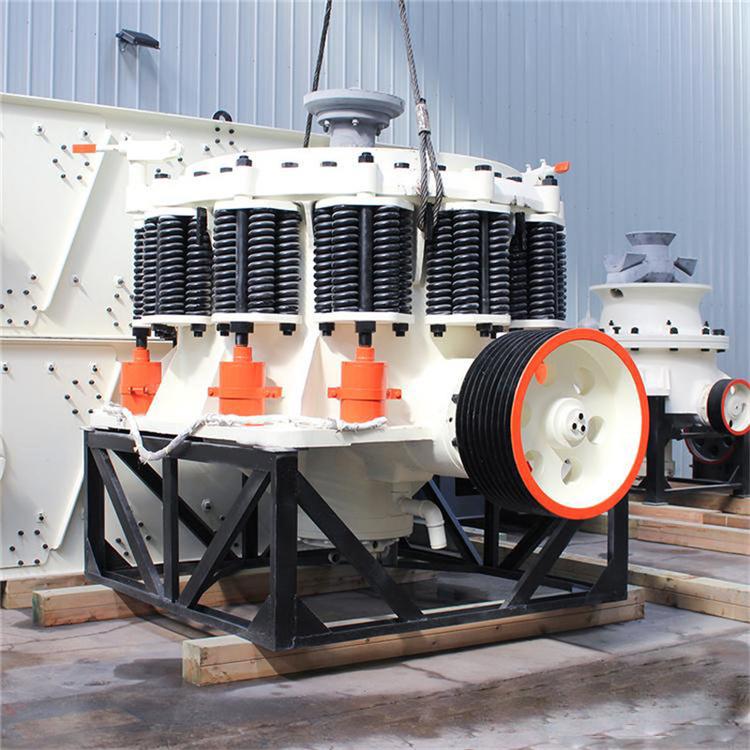

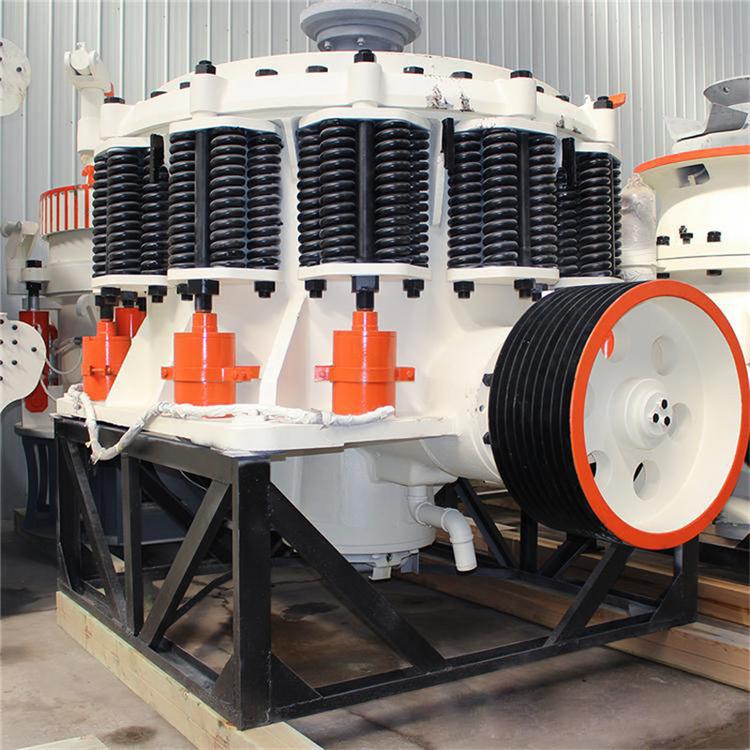

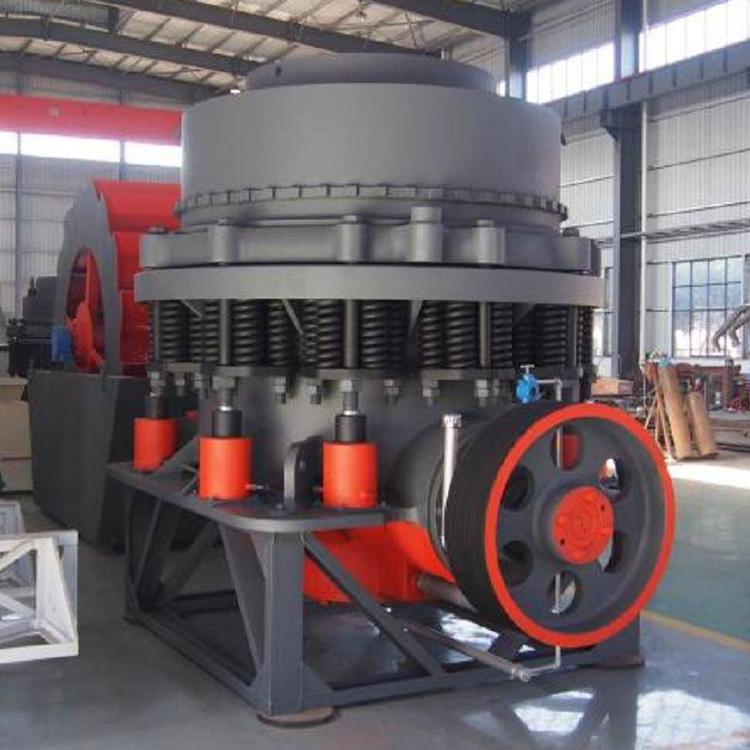

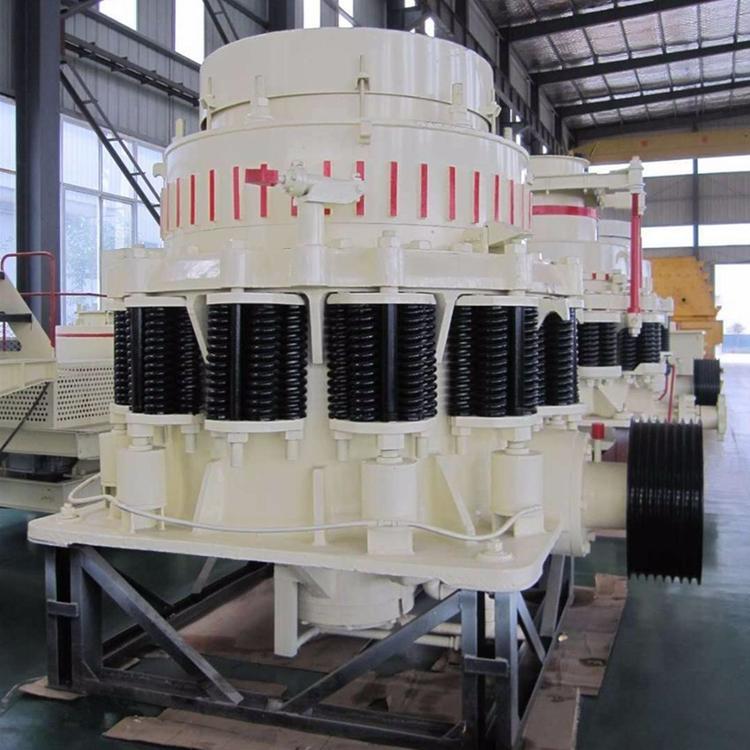

弹簧圆锥破碎机

  产品介绍

  高效弹簧圆锥破碎机是我公司在引进、吸收国外技术的基础上,根据客户的需求,基于层压破碎原理及多破少磨概念设计研发的集高摆频、优化腔型和合理冲程于一体的现代高性能破碎机。具有结构可靠、破碎效率高、调整方便、使用经济等特点,其弹簧保险系统是过载保护装置,可使异物铁块通过破碎腔而不危害机器,采用甘油和水两种密封形式,使石粉与润滑油隔离,保证可靠工作,是传统圆锥破碎机的理想替代产品。

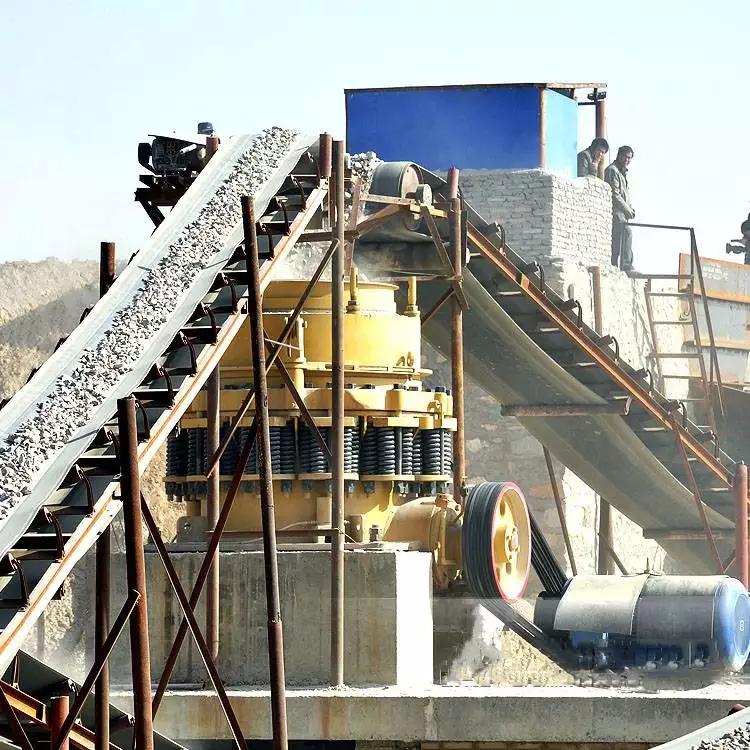

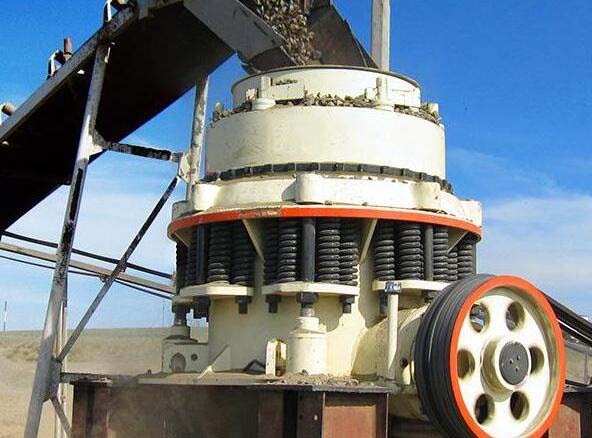

  CS系列高效弹簧圆锥破碎机已广泛应用于金属与非金属矿、水泥厂、建筑、冶金、交通、砂石骨料生产等行业,特别适用于铁矿石、金矿石、有色金属矿石、花岗岩、玄武岩、辉绿岩、石英岩等坚硬、中硬矿石及岩石的破碎。

  突出优势

  高效弹簧圆锥破碎机的性能优势

  1,性能高;

  2,产品粒度组合,成好;

  3,稳定性好;

  4,清腔方便;

  5,可靠性高;

  6,维修方便,易于操作;

  7,生产成本低;

  8,应用广泛;

  9,分体润滑

  CS系列高效弹簧圆锥破碎机性能特点

  1、性能高:通过腔型优化设计以及采用合理速度与冲程相结合,从而使该机型在相同动锥直径的情况下做功最多。因此,与同类型的弹簧圆锥破碎机相比,具有更高的性能和生产能力。

  2、产品粒度组成好:采用层压破碎原理,使产品中立方体所占比例明显提高,针片状石子减少,粒级更均匀。

  3、稳定性好:当有铁块等非破碎物进入机内时,过铁保护装置会自动将其释放,然后自动复位。过铁保护具有固定的排料口返回点,杂铁通过破碎腔后,能够迅速恢复原有的排料口。

  4、清腔方便:如果弹簧圆锥破碎机在负荷状态下停机,液压清腔系统可迅速清理破碎腔,大大减少了停机时间。

  5、可靠性高:采用大直径主轴、重型化主机架以及独立的稀油润滑系统的自动控制系统,保证了设备坚固耐用,运行可靠。

  6、维修方便易于操作:所有的部件均能够从上部或侧面拆装,从而定锥和动锥总成均可方便拆出。青铜滑动轴承在高冲击震动破碎环境中能够保持优异的承载性能,并且比滚动轴承更经济、维修更方便。

  工作原理高效弹簧圆锥破碎机

  工作原理

  CS系列高效弹簧圆锥破碎机主要由机架、定锥总成、动锥总成、弹簧机构、碗型轴架部、传动、电气系统、稀油润滑系统以及液压清腔系统等组成。其中,定锥总成主要有调整套、轧臼壁等组成,动锥总成主要由主轴、动锥体、破碎壁等组成,传动部分主要由大带轮、传动轴、小锥齿轮、大锥齿轮等组成。由电动机通过三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转,破碎圆锥轴心线在偏心轴套的迫动下做旋转摆动,使得破碎壁表面时而靠近又时而离开轧臼壁的表面,从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。经过多次挤压、冲击和弯曲后,物料破碎至要求粒度,经下部排出。

  技术参数

 CS系列高效弹簧圆锥破碎机标准型技术参数

型 号 动锥直径(mm) 腔 型 给矿口尺寸 出料尺寸(mm) 主轴转速(r/min) 功 率(kw) 处理能力(ton/hour) 重 量(ton) 外型尺寸 (mm)
闭口边(mm) 开口边(mm)
CSB-75 900 细型 83 102 9-22 580 75 45-91 15 2821×1880×2164
粗型 159 175 13-38 59-163
CSB-110 1200 细型 127 131 9-31 485 110 63-188 20 2821×1974×2651
中型 156 156 13-38 100-200
粗型 178 191 19-51 141-308
CSB-160 1295 细型 109 137 13-31 485 160 109-181 27 2800×2342×2668
中型 188 210 16-38 132-253
粗型 216 241 19-51 172-349
CSB-220 1650 细型 188 209 16-38 485 220 181-327 55 3911×2870×3771
中型 213 241 22-51 258-417
粗型 241 268 25-64 299-635
CSB-315 2134 细型 253 278 19-38 435 315 381-726 110 4613×3251×4732
中型 303 334 25-51 608-998
粗型 334 369 31-64 789-1270

CS系列高效弹簧圆锥破碎机短头型技术参数

型 号 动锥直径 (mm) 腔 型 给矿口尺寸 出料尺寸 (mm) 主轴转速 (r/min) 功率 (kw) 产量 (ton/hour) 重量 (ton) 外型尺寸 (mm)
闭口边 (mm) 开口边 (mm)
CSD-75 914 细型 13 41 3-13 580 75 27-90 15 2821×1880×2410
粗型 33 60 3-16 27-100
CSD-110 1218 细型 29 57 5-16 485 110 50-132 20 2560×1942×2928
中型 44 73 10-16 90-145
粗型 56 89 13-19 141-181
CSD-160 1295 细型 29 64 3-16 485 160 36-163 27 2800×2342×2668
中型 54 89 6-16 82-163
粗型 70 105 10-25 109-227
CSD-220 1676 细型 35 70 5-13 485 220 90-209 55 3917×2870×3771
中型 54 89 6-19 136-281
粗型 98 133 10-25 190-336
CSD-315 2134 细型 51 105 5-16 435 315 190-408 110 4130×3251×4454
