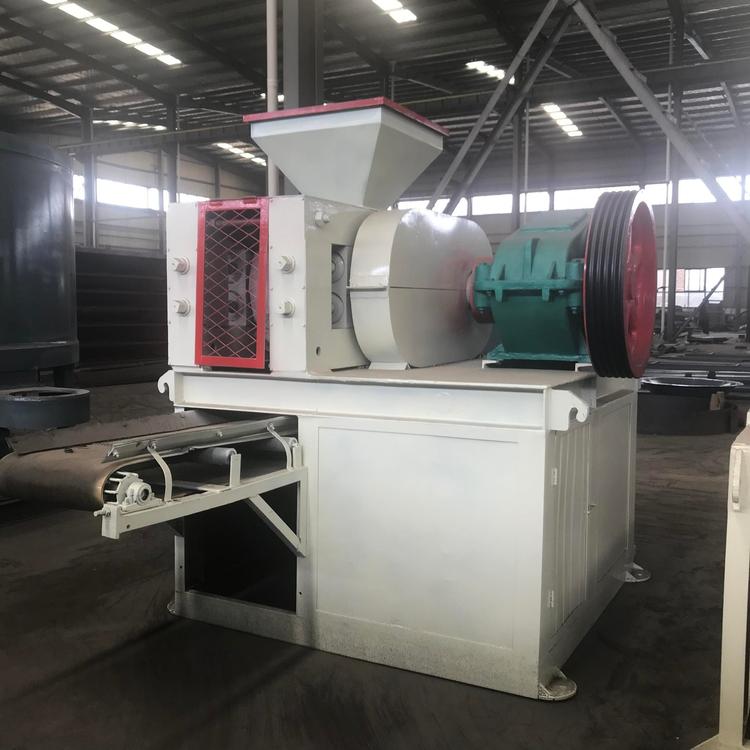

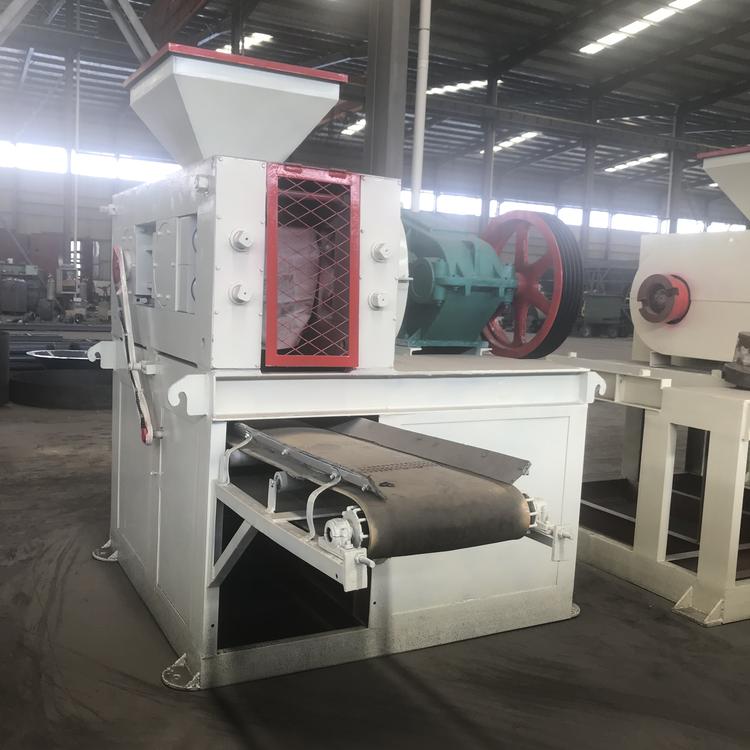

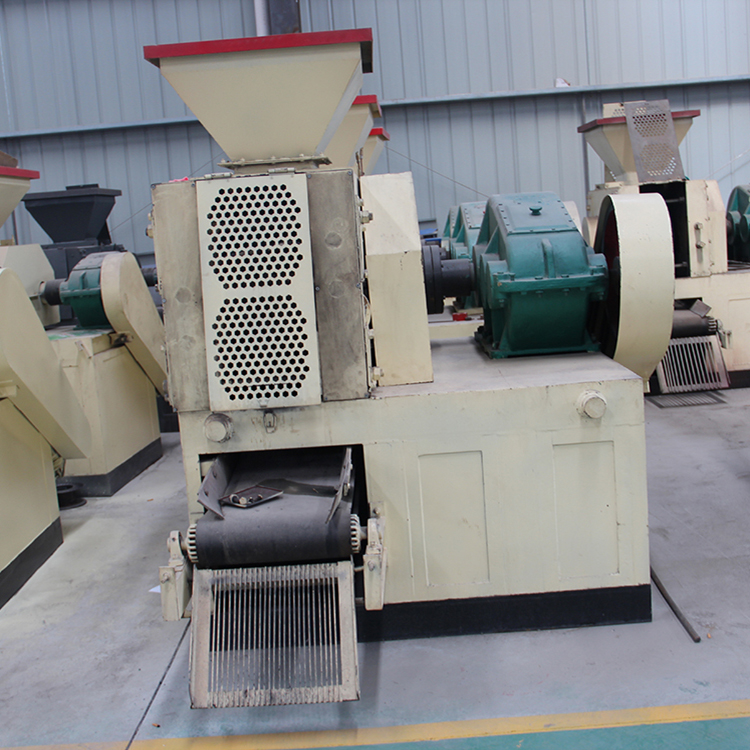

河南正一建材所生产的焦粉压球机结合了生产需求与焦粉特性研发而成的新设备。为更好的服务与用户,河南正一建材技术人员还研发了专用型焦粉压球粘合剂配方,节省了大量资金和维护成本。
焦粉压球机是根据客户的反馈及焦粉的物理特性,在脱硫石膏压球机、型煤压球机、干粉压球机等压球机设备的基础上改进而成的新设备,该机主要用于煤粉、煤 泥、焦粉、铁矿粉、氧化铁皮、耐火材料等材料的深加工成型设备。焦粉压球机又被称为型煤设备,其作用是将粉状煤压制成球状。型煤主要包括了两大类,工业型 煤和民用型煤。工业型煤要求较高,生产也相对复杂,包括了锅炉型煤、造气型煤、环保型煤等。民用型煤主要是指在生活方面的用煤,比如取暖、炊事以及热水用 煤等。型煤设备的作用在于控制容量,减少粉尘,改进运输特性,增加燃烧值。
焦粉压球机产品优势
1、成型系统稳定、安全,不需要过多的后期维护工作
2、设备工作稳定,系统结构简单节凑,对场地要求低
3、设备转速平稳,具有较高的成型率,成品粒度匀称
4、能够顺畅脱模,并且产生的噪音较低,产生粉尘少
5、压力可调控,具有更大的成型压力,成品质量上乘
6、满足客户的不同需求,压制出形状不同的成品

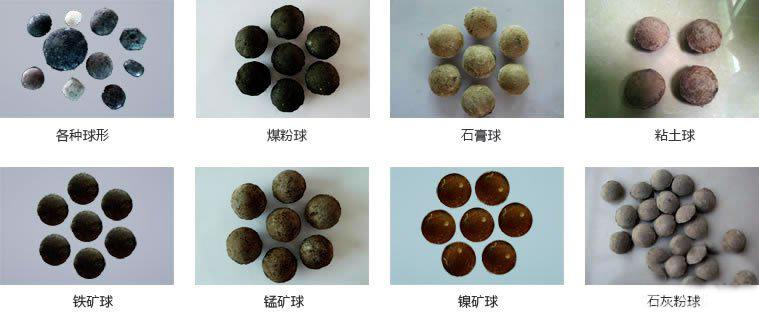

常见成型形状如图:
焦粉压球机工作原理
焦粉压球机包括了多个组成部分,电动机、轧辊、减速机、机壳、开式齿轮、进料装置、加压装置、轴承总成等。型煤设备在成型工艺中发挥着重要的作用,型轮 是该设备中核心的部分。设备中包括了一对型轮,两型轮直径相同、轴线相互平行,存在一定的间隙。在型轮上具有规则排列、大小相同、形状统一的半球窝。当 电动机开始运行时,这一对型轮以相同的速度、相反的方向开始转动。物料在这一对型轮的结合处通过时,受到压力作用,体积被压缩而变小。随着型轮的持续转 动,球窝慢慢闭合,物料所受到力也更大,体积进一步压缩,当球窝距离短时,达到成型压力。随后,型轮转动逐渐加大球窝之间的距离,成型压力慢慢减 小,达到顺利脱球的目的。
焦粉压球机技术参数
型号 |
ZYJKF-360
|
ZYJKF-430
|
ZYJKF-520
|
ZYJKF-670
|
ZYJKF-750
|
ZYJKF-800
|
ZYJKF-1000
|
说明
|
||
产量
|
小时
|
3t/h
|
5t/h
|
8t/h
|
12t/h
|
15t/h
|
20t/h
|
40t/h
|
|
|
年产
|
1万t
|
2万t
|
3万t
|
5万t
|
7万t
|
10万t
|
20万t
|
|
||
轧辊宽度
|
250mm
|
250mm
|
280mm
|
300mm
|
400mm
|
500mm
|
650mm
|
(65Mn)
|
||
轧辊直径
|
360mm
|
430mm
|
520mm
|
670mm
|
750mm
|
800mm
|
1000mm
|
|
||
功率
|
7.5kw
|
11-15kw
|
15-18.5kw
|
18.5-30kw
|
45kw
|
45-55kw
|
75-90kw
|
根据物料
|
||
主轴转速
|
18转/分
|
15转/分
|
13转/分
|
13转/分
|
13转/分
|
10转/分
|
10转/分
|
|
||
减速器
|
ZQ350
|
ZQ400
|
ZQ500
|
ZQ650
|
ZQ750
|
ZQ850
|
ZQ1000
|
标准配置
|
||
ZQ400
|
ZQ500
|
ZQ650
|
ZQ750
|
|
|
|
加强配置
|
|||
压力形式
|
斜铁恒压
|
斜铁恒压
|
斜铁恒压
|
斜铁恒压
|
斜铁恒压
|
斜铁恒压
|
斜铁恒压
|
任选一种
|
||
轴座拉杆
|
轴座拉杆
|
轴座拉杆
|
液压式
|
液压式
|
液压式
|
液压式
|
||||
液压恒压互换
|
液压恒压互换
|
液压恒压互换
|
液压恒压互换
|
液压恒压互换
|
液压恒压互换
|
液压恒压互换
|
||||
轧辊材质
|
65Mn
|
65Mn
|
65Mn
|
65Mn
|
65Mn
|
65Mn
|
65Mn
|
铸造
|
任选一种
|
|
|
|
9cr2mo
|
9cr2mo
|
9cr2mo
|
9cr2mo
|
9cr2mo
|
锻造
|
|||
合金钢
|
合金钢
|
合金钢
|
合金钢
|
合金钢
|
合金钢
|
合金钢
|
压铸
|
|||
结构形式
|
双轴单压式
|
双轴单压式
|
双轴单压式
|
双轴单压式
|
双轴单压式
|
双轴单压式
|
双轴单压式
|
任选一种
|
||
四轴双压式
|
四轴双压式
|
四轴双压式
|
四轴双压式
|
四轴双压式
|
四轴双压式
|
四轴双压式
|
||||
主轴轴承
|
319*4
|
319*4
|
2097724*4
|
2097732*4
|
2097732*4
|
2097734*4
|
2097744*4
|
|||
主轴
|
∮95mm
|
∮110mm
|
∮135mm
|
∮165mm
|
∮165mm
|
∮180mm
|
∮225mm
|
|
||
45#钢
|
45#钢
|
锻件
|
锻件
|
锻件
|
锻件
|
锻件
|
调质
|
|||
球形尺寸
|
用户自定
|
用户自定
|
用户自定
|
用户自定
|
用户自定
|
用户自定
|
用户自定
|
常用30-60mm
|
