加气混凝土设备可以根据原材料类别、品质、主要设备的工艺特性等，采取不同的工艺进行生产。但一般情况下，将粉煤灰或硅砂加水磨成浆料，加入粉状石灰，适量水泥、石膏和发泡剂，经搅拌后注入模框内，静氧发泡固化后，切割成各种规格砌块或板材，由蒸养车送入蒸压釜中，在高温饱和蒸气养护下即形成多孔轻质的加气混凝土制品。
工艺流程
1、 加气生产线工艺砌块原料储存和供料
原材料均由汽车运入厂内，粉煤灰(或砂、石粉)在原材料场集中，使用时用装运入料斗。袋装水泥或散装水泥在水泥库内储存。使用时用装运入料斗。化学品、铝粉等分别放在化学品库、铝粉库，使用时分别装运至生产车间。

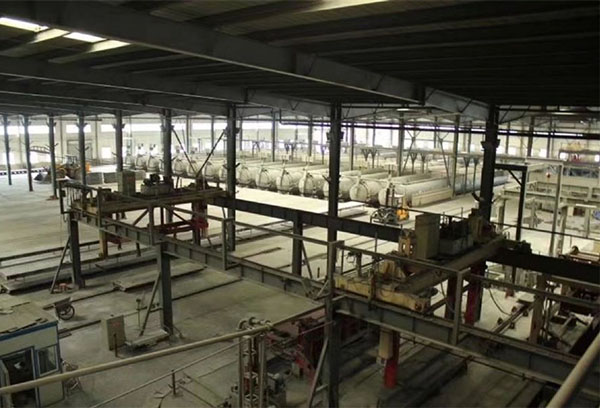

2、 加气生产线工艺过程
1、粉煤灰(或砂、石粉)经电磁振动给料机、胶带输送机送入球磨机，磨细后的粉煤灰(或砂、石粉)用粉煤灰泵分别送至料浆罐储存。
2、石灰经电磁振动给料机、胶带输送机送入颚式破碎机进行破碎，破碎后的石灰经斗式提升机送入石灰储仓，然后经螺旋输送机送入球磨机，磨细后的物料经螺旋输送机、斗式提升机送入粉料配料仓中。
化学品按一定比例经人工计量后，制成一定浓度的溶液，送入储罐内储存。
铝粉由铝粉库运至生产车间，用电葫芦提升到配料楼二楼倒入搅拌机中定量加水，搅拌成铝粉悬浮液
3、加气块配料、搅拌、浇注
石灰、水泥由粉料配料仓下的螺旋输送机依次送到自动计量秤累积计量，秤下有螺旋输送机可将物料均匀加入浇注搅拌机内。
粉煤灰(或砂、石粉)和废浆放入计量缸计量，在各种物料计量后模具已就位的情况下，即可进行料浆搅拌，料浆在浇注前应达到工艺要求(约40℃)，如温度不够，可在料浆计量罐通蒸汽加热，在物料浇注前0.5～1分钟加入铝粉悬浮液。
4、加气块初养和切割
浇注后模具用输送链推入初养室进行发气初凝，室温为50～70℃，初养时间为1.5-2小时(根据地理有利条件，可免去此工艺)，初养后用负压吊具将模框及坯体一同吊到预先放好釜底板的切割台上.脱去模框.切割机即对坯体进行横切、纵切、铣面包头，模框吊回到运模车上人工清理和除油，然后吊到模车上组模进行下一次浇注，切好后的坯体连同釜底板用天车吊到釜车上码放两层，层间有四个支撑，若干个釜车编为一组。
切割时产生的坯体边角废料，经螺旋输送机送到切割机旁的废浆搅袢机中，加水制成废料浆，待配料时使用。
加气混凝土砌块设备采用先浇注后脱模切割，该设备浇注工艺分为固定式和移动式两种浇注，切割方式目前国内以翻转切割为主。现有模具大都在 4-6m3左右，长6-8m、宽1.5-1.8m、高0.65m。浇注物料在这么大体积内逐渐发起，仅靠4个模框与物料发起过程中所产生的摩擦阻力作支撑。生产中只要原料比、水料比出现误差，胶凝材料批号不同引起的性能差异等都会造成局部或全部塌模，影响产品的成品率。
现有技术使用的模具是模框与模底板相分离。严格来说每套模具的模框与模底板应配套使用，才能保证其连接紧密而不漏液。然而产过程中由于模框周转时间短，而模底板周转时间长，很难做到模框与模底板的配套使用。即使能做到配套使用，因模框与模底板是硬性连接，模具使用一段时间后由于磨损严重，很难保证浇注中不漏液。现有浇注成型坯体过大，需要专用设备切割机。
5、加气块蒸压及成品

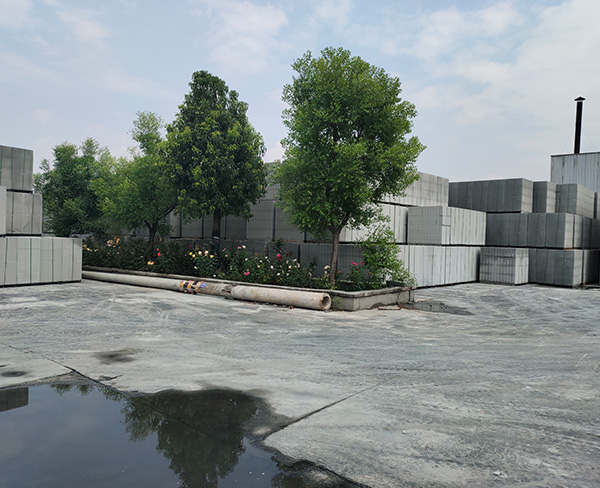

坯体在釜前停车线上编组完成后，打开要出釜的蒸压釜釜门，先用卷扬机拉出釜内的成品釜车，然后再将准备蒸压的釜车用卷扬机拉入蒸压釜进行养护。釜车上的制成品用桥式起重机吊到成品库，然后用叉式装卸车运到成品堆场，空釜车及釜底板吊回至回车线上，清理后用卷扬机拉回码架处进行下一次循环.
由于加气混凝土生产线制品具有容重轻、保温性能高、吸音效果好，有一定的强度和可加工等优点，且生产原料丰富，特别是使用粉煤灰为原料，即能综合利用工业废渣、治理环境污染、不破坏耕地，又能创造良好的社会效益和经济效益，是一种替代传统实心粘土砖理相的墙体材料，多年来受到国家墙改政策、税收政策和环保政策的大力支持， 加气生产线制品已成为新型建筑材料的一个重要组成部分，具有广阔的市场发展前景。
加气混凝土生产的一般工艺流程是如此，但在实际生产中不同生产厂家会根据自己的实际条件有些局部调整。因此，用户在选择相关产品时，要综合考虑生产厂家的实力、资质以及信誉等问题，选择像河南正一机械这样值得信任的资深品牌。
如果您想要了解更多关于加气混凝土设备的价格、技术参数等相关方面的详细问题，欢迎咨询河南正一机械24小时微信在线客服！15612356789
客服1
