用于生产块的加气混凝土设备需要各种原材料，并且每种原材料可以用于不同的品种。 在工厂的生产中使用什么样的原材料，主要取决于当地的资源，生产的产品以及工厂的生产，技术和设备条件。
蒸压加气混凝土砌块是以水泥、石灰、矿渣、砂、粉煤灰、发气剂 、气泡稳定剂和调节剂等物质为主要原料,。经磨细、计量配料、搅拌浇注、发气膨胀、静停、切割、蒸压养护、成品加工等工序制造而成的多孔混凝土制品。主要适用于框架结构、现浇混凝土的外墙填充、内墙隔断, 也可应用于抗震圈梁构造多层建筑的外墙或保温隔热复合墙体, 还可用于建筑屋面的保温和隔热。与传统的黏土砖相比, 蒸压加气混凝土砌块可以节约土地资源, 改善建筑墙体的保温隔热效应, 提高建筑节能效果.
1. 生产中对水泥的要求.
水泥水化时, 除了能生成大量的水化硅酸钙、水化铝酸钙等水化物外, 还能析出大量的Ca(OH)2。在蒸压条件下, 这些游离的Ca(OH)2与含硅材料中的SiO2和Al2O3作用, 以水热合成方式生成水化硅酸钙和水化铝酸钙。两种方式所产生的水化矿物质同时提高制品的强度。由于水泥中CaO的含量约为60%, 而其中只有20%左右经过水化析出游离的Ca(OH)2。因此, 从提高蒸压加气混凝土的强度来看, 采用石灰- 水泥混合钙质体系更为有利。
2.对生石灰的要求
在生产蒸压加气混凝土砌块过程中, 通过生石灰提供有效的Ca与含硅材料中的SiO2和l2O3进行充分的水热反应, 生成水化硅酸盐和水化铝酸盐而获得强度, 同时参与铝粉的发气反应。反应过程中释放出大量的热能, 使坯体温度达到80℃~90℃, 使坯体在静停硬化阶段得到自然养护。在单位时间里释放出的热量过大, 又会影响养护的效果。因此, 生产蒸压加气混凝土砌块所使用的生石灰应当符合JC/T 621《硅酸盐建筑制品用生石灰》的标准。同时, 必须添加调节剂来控制石灰的水化放热速度。
3.对硅砂的要求
砂的化学成分和矿物质组成对蒸压加气混凝土砌块的质量影响甚大。因此, 对砂的选择要求很高, 应按照JC/T 622《硅酸盐建筑制品用砂》中规定的标准进行选用。一般来讲, 砂中的石英含量越高, 用其生产出来的蒸压加气混凝土砌块的质量就越好。
4.对粉煤灰的要求
在生产蒸压加气混凝土砌块的过程中, 粉煤灰兼有集料和生成胶凝材料的双重作用。粉煤灰同时提供SiO2和Al2O3与CaO进行水热反应, 生成水化硅酸盐和水化铝酸盐, 使砌块获得强度。因此, 用于生产蒸压加气混凝土砌块的粉煤灰应具有必要的细度, 细度不足时应通过二次加工进行磨细。

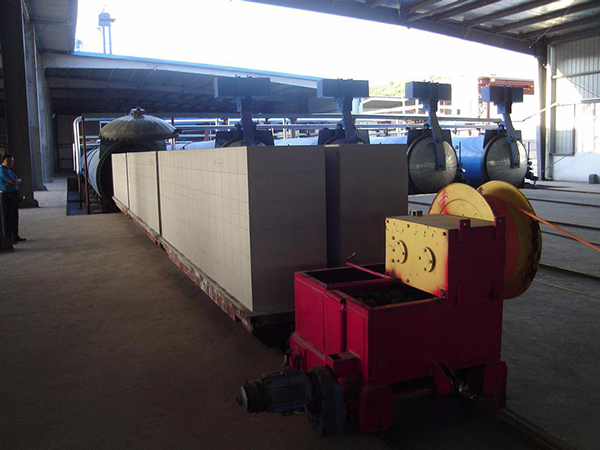

5.对蒸压养护要求
蒸压加气混凝土砌块的蒸压养护是获得强度等性能的必要条件, 不仅关系到制品性能的好坏, 也关系到生产效率的高低和能源的消耗。最佳养护制度不仅对坯体进行充分和合理的养护, 使制品在较短时间内达到设计强度, 而且最大限度地避免了坯体和制品可能受到的损伤。因为托勃莫来石等产物只有在174.5℃以上时才会大量生成, 因此, 蒸压加气混凝土砌块只有在此温度和压力水平上, 并保持一定时间,才具有良好的综合物理性能。根据是否真空等情况,蒸压加气混凝土砌块的养护时间一般需要6h~12h。

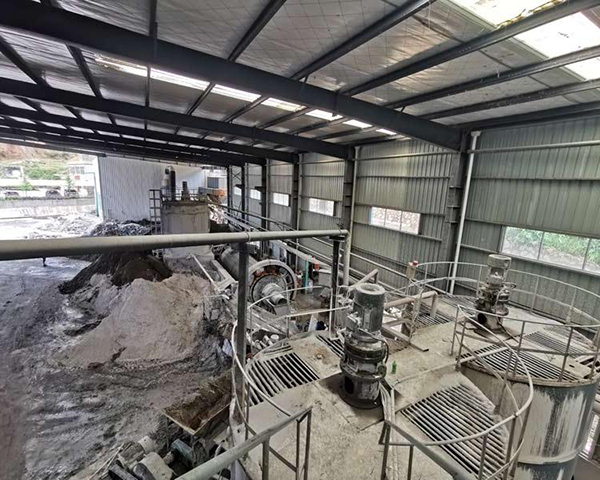

根据加气混凝土砌块生产过程中各种原材料的基本功能，可分为四类。 即：基本成分材料，气体发生材料，调理材料和结构材料。 基本成分材料为硅质材料和钙质材料; 气体发生材料是指气体发生剂和气泡稳定剂; 调整材料包括气体发生过程调节器和高压灭菌过程调节器; 结构材料包括钢筋和钢铁防腐剂。
在加气混凝土设备的生产过程中，根据工艺需要和每个生产设备的具体条件，也可以使用其他不同的辅助材料。
在加气混凝土砌块坯料的静态硬化过程中，硬化效果与非保温效果不同。 如果坯料的温度快速消失，例如，如果北方冬季没有隔热，则坯料不仅会受到硬化速度的极大影响，而且还会严重收缩和下沉。 因此，目前，所有工厂都倾向于使用隔热和停止设施来确保坯料的凝固速度和均匀性。
加气混凝土设备中使用的切割机主要对加气混凝土体进行划分和可视化，以满足加气混凝土产品的形状要求。 切割过程体现了加气混凝土便于大体积成型，易分开，外观灵活，可满足不同用途需求，可大规模机械化机械化的特点。
客服1
