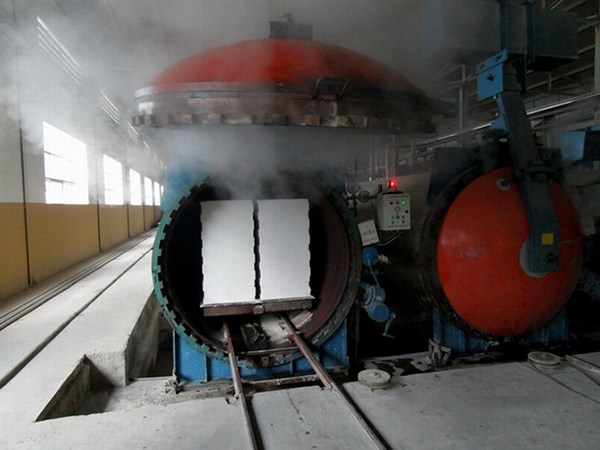

蒸压加气混凝土砌块是以粉煤灰，石灰，水泥，石膏，矿渣等为主要原料，加入适量发气剂，调节剂，气泡稳定剂，经配料搅拌，浇注，静停，切割和高压蒸养等工艺过程而制成的一种多孔混凝土制品。
产品优点

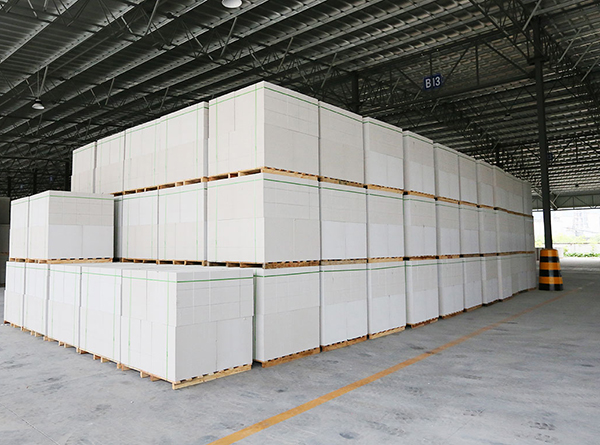

重量轻
加气混凝土砌块一般重量为500-700千克/立方米，只相当于粘土砖和灰砂砖的1/4-1/3，普通混凝土的1/5，是混凝土中较轻的一种，适用于高层建筑的填充墙和低层建筑的承重墙。使用这种材料，可以使整个建筑的自重比普通砖混结构建筑的自重降低40%以上。由于建筑自重减轻，地震破坏力小，所以大大提高建筑物的抗震能力。
保温隔热
加气混凝土的导热系数一般为0.11-0.18W/m·K，仅为粒土砖和灰砂砖的1/4-1/5，(粒土砖的导热系数为0.4-0.58W/m·K;灰砂砖的导热系数为0.528W/m·K)，为普通混凝土的1/6左右。实践证明：20厘米厚的加气混凝土墙体的保温效果就相当于49厘米厚的粘土砖墙体的保温效果，隔热性能也大大优于24厘米砖墙体。这样就大大减薄了墙体的厚度，相应的便扩大了建筑物的有效使用面积，节约了建筑材料厚度，提高了施工效率，降低了工程造价，减轻了建筑物自重。
强度高
经实验，加气混凝土砌块抗压强度大于25千克/平方厘米，相当于125号粘土砖和灰砂砖的抗压强度。
加工性
加气混凝土具有很好的加工性能。能锯、能刨、能钉、能铣、能钻。并且能在制造过程中加钢筋。给施工带来了很大的方便与灵活性。
耐高温
加气混凝土在温度为600℃以下时，其抗压强度稍有增长，当温度在600℃左右时，其抗压强度接近常温时的抗压强度，所以作为建筑材料的加气混凝土的防火性能达到国家一级防火标准。
隔音性
从加气混凝土气孔结构可知，由于加气混凝土的内部结构像面包一样，均匀地分布着大量的封闭气孔，因此具有一般建筑材料所不具有的吸音性能。
机械化
就现在的情况来看，预制加气混凝土拼装大板可节省成品堆放场地;节约砌筑人工;减少了施工作业;加快了现场施工进度，提高了施工效率。
适应性
可根据当地不同原材料，不同条件来量身定造。原材料可选择河砂、粉煤灰、矿砂等多种，因地制宜。并且可以废物利用，有利环保，真正的变废为宝。加气混凝土设备所做出来的加气混凝土砌块，其强度取值是相对于一定的含水状态而言的，称为基准含水率，而强度的基准含水率范围各国不尽一致，例如：德国、欧共体及英国的标准中对基准含水率要求为((6±2)%，其出发点是认为制品上墙后最终是以2%-8%的含水率存在;在瑞典等国则以加气混凝土砌块的气干状态为基准，即含水率为(10±2)%;而在我国，对抗压强度等级评定时，依据的是GB/T11969—2008《蒸压加气性能试验方法》-“抗压试验要求含水率8~12%”。(GB/T11971-1997《加气混凝土性能试验方法》规定制品抗压强度应在质量含水率25%-45%下进行试验强度稳定阶段的含水率，即25%-45%，这与实际墙体中含水状况相差甚大，因此会影响加气混凝土抗压强度的质量评定，已废止)。
施工方法
加气混凝土砌块砌体一般用在填充墙，所用砌块强度等级一般为隔墙A3.5，外墙A5。砂浆强度不低于M5。
加气混凝土砌块砌筑前，应根据建筑物的平面、立面图绘制砌块排列图。在墙体转角处设置皮数杆，皮数杆上画出砌块皮数及砌块高度，并在相对砌块上边线间拉准线，依准线砌筑。
加气混凝土砌块的砌筑面应适量洒水。砌筑加气混凝土宜采用专用工具(铺灰铲、锯、钻、镂、平直架等)。
加气混凝土砌块墙的上下皮砌块的竖向灰缝应相互错开，相互错开长度宜为300mm，并不小于150mm。如不能满足时，应在水平灰缝设置2Φ6的拉结筋或Φ4钢筋网片，拉结钢筋或钢筋网片的长度不应小于700mm。
加气混凝土砌块墙的灰缝应横平竖直，砂浆饱满，水平灰缝砂浆饱满度不应小于90%;竖向灰缝砂浆饱满度不应小于80%。水平灰缝厚度和竖向灰缝宽度不应超过15mm。
加气混凝土砌块墙的转角处，应使纵横墙的砌块相互搭砌，隔皮砌块露端面。加气混凝土砌块墙的T字交接处，应使横墙砌块隔皮露端面，并坐中于纵墙砌块。
加气混凝土砌块墙如无切实有效措施，不得使用于下列部位：
1、建筑物防潮层以下部位;
2、长期浸水或化学侵蚀环境;
3、长期处于有震动源环境的墙体;
4、砌块表面经常处于80℃以上的高温环境。加气混凝土砌块墙上不得留设脚手架眼。每一楼层内的砌块墙体应连续砌完，不留接搓。如必须留槎时应留成斜槎，或在门窗洞口侧边间断。
原料配合
加气混凝土砌块
加气混凝土砌块和其它混凝土一样是由几种材料组成的。因此，就存在用哪几种材料，每种材料用多少的问题.配料中所采用的各种材料用量的百分比就叫作配合比。
对加气混凝土而言，确定一个良好的配合比，必须满足下列要求：
(1)制品具有良好的使用性能，符合建筑的要求。在诸多性能中，首先是体积密度和抗压强度，同时，也要考虑到制品的耐久性等性能。
(2)制品或坯体具有良好的工艺性能，与工厂生产条件相适应。如浇注稳定性。料浆的流动性(稠度)、硬化时间以及简捷的工艺流程等。
(3)所采用的原材料品种少，来源广泛，价格低廉，无污染或低污染，并尽可能多利用工业废料。加气混凝土的配合比的确定和使用，一般要经过理论配合比的研究试验，生产用基本配合比的确定，并考虑配合比的经济性，最后计算确定配方。
现在在中国的各个城市放眼望去，很多的高楼大厦，而且还有很多的高层建筑正在开发建造，我国无疑已经成了一个建筑大国，随着建筑业的大力前进，建筑节能也成为了人们关注的话题，不仅普通老百姓，连建筑公司甚至政府都开始关注这个问题。而近几年逐渐发展起来的蒸压加气混凝土砌块很好的解决了这一棘手问题，目前已经在很多建筑施工中有着很好的运用。
蒸压加气混凝土砌块是一种能够替代粘土砖的理想墙体材料，它在各种墙体材料中具有较强的竞争力。
蒸压加气混凝土砌块的主要原料是粉煤灰，这即能综合应用工业废渣，管理环境污染，不毁坏耕地，消费的蒸压加气混凝土砌块，同时也是一种替代实心粘土砖理想的墙体资料，综合所有的情况，它能够取得较好的环境、社会和经济效益，具有宽广的市场开展前景。
目前国内的蒸压加气混凝土砌块，和生产蒸压加气混凝土砌块的各种器械，已成为了蒸压加气混凝土砌块行业发展的必然需求。河南正一机械专业生产蒸压加气混凝土砌块设备，欢迎购买。
客服1
